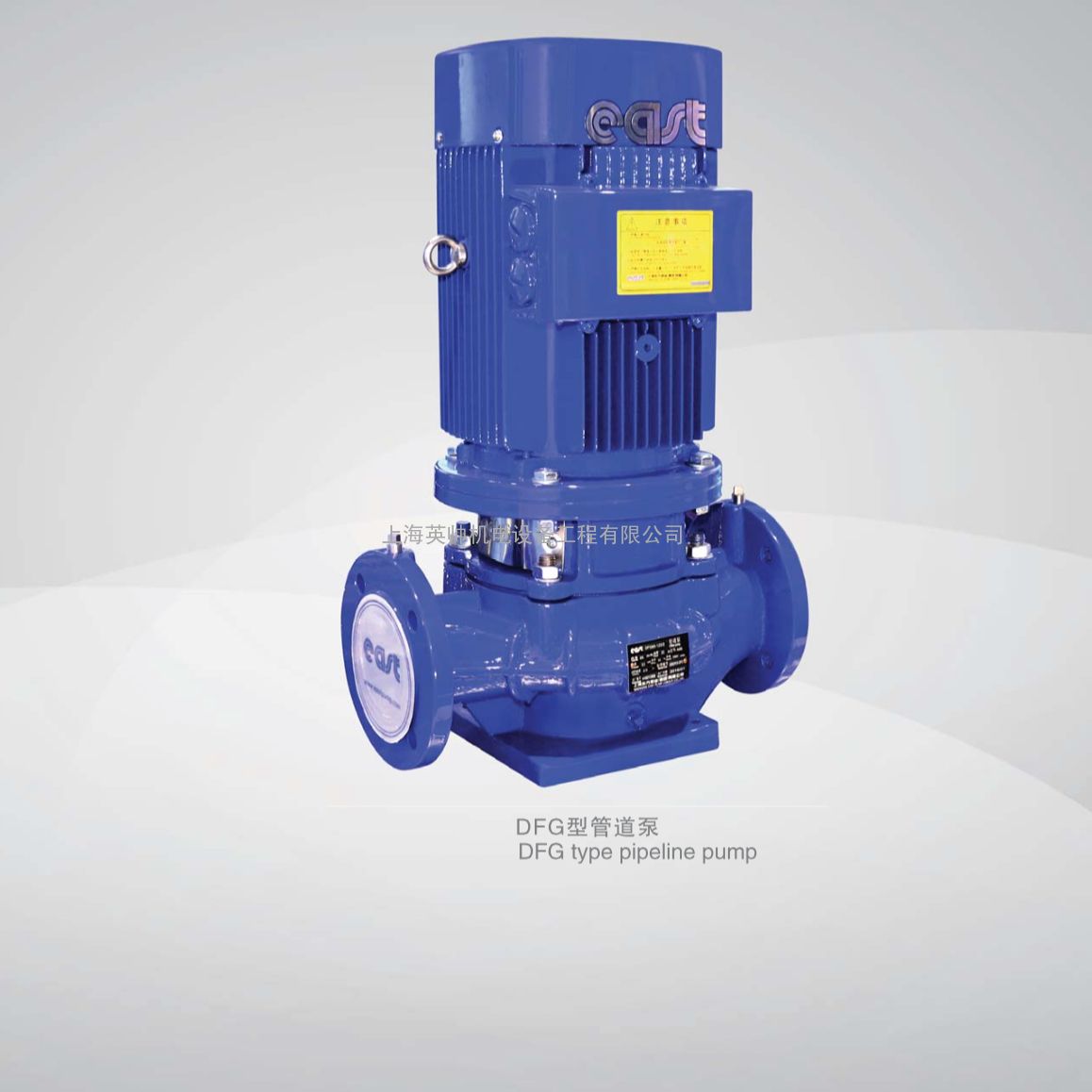

英帅管道泵及维修配件-金沙1005

概述

• dfg系列（并派生出热水型）管道泵是我公司利用水利模型，并根据名类用户在不同使用条件下精心设计而成，产品质量执行gb/t 5657-1995《离心泵技术条件ⅲ类》标准。

• dfg系列管道泵由于电机与泵直联，简化了中间传动的结构，增强了运转的平稳性。泵采用管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，与普通卧式泵比占地面积减少了30%，且具有运转噪音低、振动小等特点。易损件的使用寿命大大延长。本型泵以其性能稳定、节能、占地面积小、结构紧凑等特点，广受市场青睐。

• 适用于工业、城市给水、高层建筑供水；
• 消防管道增压；
• 冷暖空调冷热水循环 ；
• 远距离输水；

• 生产工艺循环增压输送，并适用于各种给排水设备、锅炉等设备的配套使用；

工作条件及范围

• 吸排介质的固体不溶物体积不超过体积的1%，粒度≤0.2mm；

• 流量范围：2~1400m³/h；

• 扬程范围：5~130m；

• 泵系统*高工作压力≤1.6mpa，即吸入口压力 泵扬程≤1.6mpa；

• 进口压力大于0.8mpa时须改变泵体、泵盖材质，如球铁qt450-10；

• 介质温度： -15℃＜t≤ 80℃, 热水型为80℃＜t＜105℃,等于或高于105℃需要特殊订货；

• 周围环境温度：≤40℃；

• 电机绝缘等级：b级或f级；

• 电机防护等级：ip54或ip55。

型谱图

结构图

序号名称及材料表

dfg与普通管道泵特点比较表

泵安装尺寸图
