mtu 高精度浊度仪严格遵循 iso7027 国际标准，采
用 90°散射原理进行测量。从传感器光源组件发出的光经
聚焦后，向下进入浊度仪内，遇到样品中的悬浮颗粒产生散
射光，光电检测器能够检测到与入射光束呈 90°角的散射
光，该散射光的值与被测样品的浊度成一定的比例关系。传
感器设计有气泡脱除装置，该装置能脱除样品流中夹带的气
泡，从而消除低浊度测量中*显著的干扰。
工作原理
working principle
自来水厂滤前、滤后、沉淀和出厂口监测
市政管网水质监测
工业过程排放和回收再用水质监测、循环冷却水监测、
活性碳过滤器出水监测、膜过滤出水监测、锅炉给水
监测
产品应用
product application
09
悬浮物 / 浊度 /mlss 在线分析仪 污水??
订购指南
order guide
性能指标
performance index
测 量 性 能
量 程 : 0~10ntu， 0~100ntu
分 辨 率 : 0.001ntu，0.01ntu
精 确 度 : 在 0~10ntu 时为读数的 ±5% 或 ±0.015ntu，
取绝对值较大者；
在 0~100ntu 时读数的 ±5% 或 ±0.15ntu，取
绝对值较大者
标 定 : 出厂标定，可现场校准

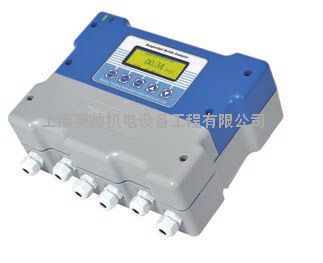

显 示 : lcd 液晶显示日期、时间、测量值、历史趋势线等，
中英文操作菜单可选
数 据 存 储 : 自动存储功能，断电数据保护，可存储、查询 10 年
历史数据
现 场 设 置 : 通过变送器按键完成
输   出
模 拟 输 出 : 一路模拟电流输出隔离 0/4~20ma，*大负载
750ω，故障状态输出电流可选
继电 器输出 : 3 个可编程继电器，可设置为报警功能和定时功能
继电器容量 : 2a，250vac
数 字 接 口 : modbus rs232/rs485、profibus dp 可选
供   电
交 流 供 电 : 85~265vac，50hz/60hz
直 流 供 电 : 24vdc±10%
物 理 性 能
变送器尺寸 : 270×205×100mm
传感器尺寸 : 379×310×243mm
材 质 : 变送器 : abs pc
传感器 : abs
连 接 方 式 : 流通式安装
环 境 性 能
防 护 等 级 : 变送器 : ip65
传感器 : ip65
工 作 温 度 : 变送器 : -20℃ ~60℃
传感器 : 0℃ ~40℃
相 对 湿 度 : 0~95%，无冷凝
标准选型
mtu 1700d
产品特点
product features
内置气泡消除系统，能*大程度消除气泡对测量值的干扰；
支持 modbus 协议的数字化传感器，可即插即用，抗干扰能
力强，电缆长度可达数百米；
可靠的 led 光源，寿命长达 100000 小时；
清洗维护非常简单，三个月校正一次；
仪表可提供一路隔离 rs232 数字接口和一路隔离 rs485 数
字接口，支持标准的 modbus ascii 和 modbus rtu 协议；
继电器输出可编程：任意继电器可设置为高报警、低报警、
定时器方式；
具有历史数据自动保存功能，可存储、查询 10 年的历史数据
信息。
