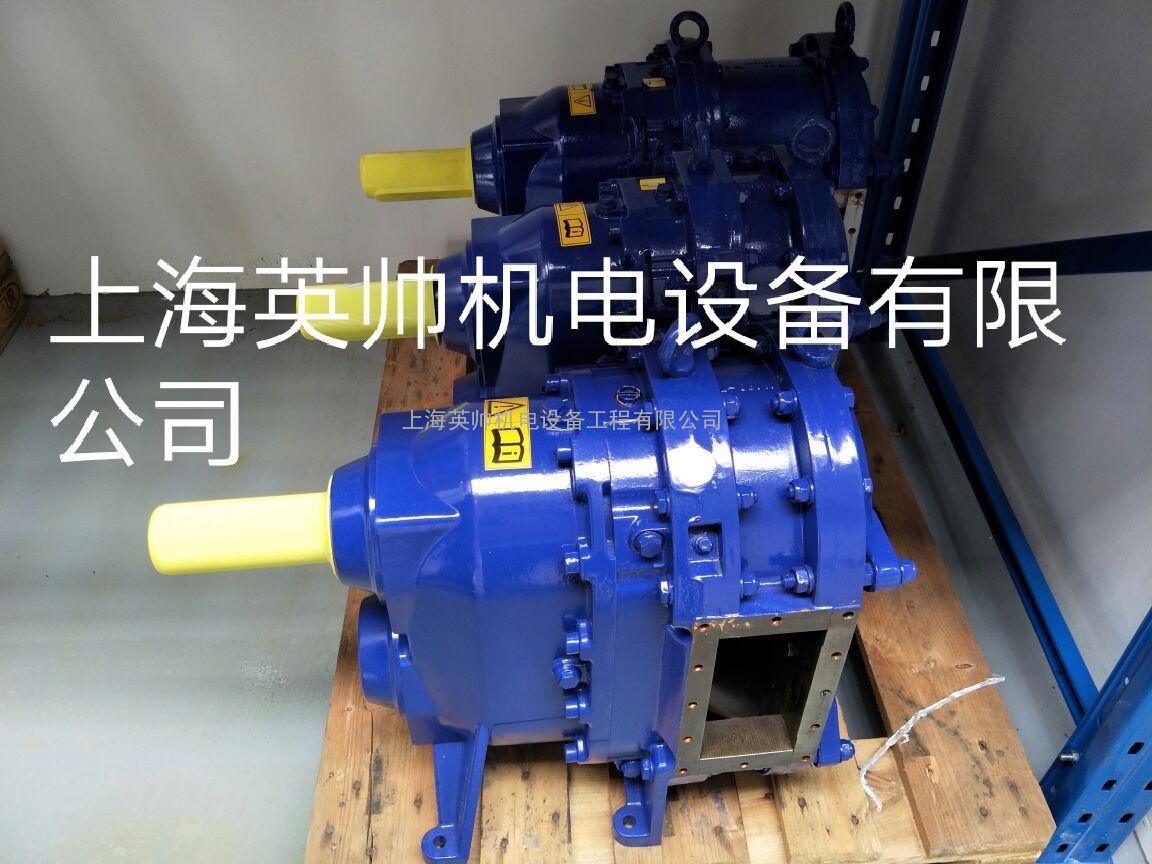

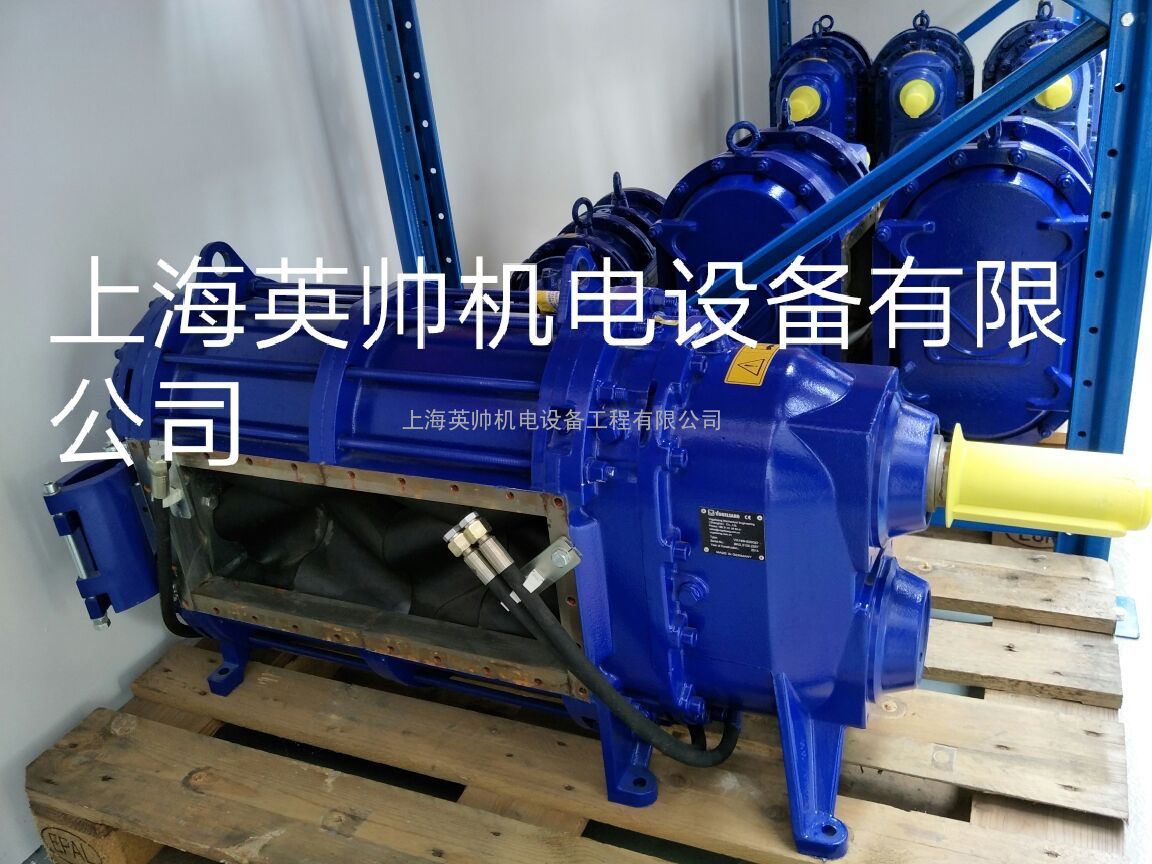

福格申vogelsang转子泵vx100-金沙1005

成立于1929年的德国福格申(vogelsang)机械工程公司,是转子泵和流体切割 机的发明者和制造商。80多年来,在转子泵和流体切割机行业一直处于世界领先地 位,并拥有多项专利技术。在欧洲,福格申品牌的流体机械已经通过了tuv iso9001 质量认证。目前,福格申公司在全球范围拥有6个工厂,30多个办事处,员工3000多 人,年产值超过3亿欧元。

转子泵(rotary lobe pump)

1.1 转子泵的结构和功能

1. 原理

两个转子分别在两个平行轴的驱动下相对运转,转子和泵壳体之间不断形成一 个个密封腔体,填冲在腔体内的介质不断地被旋转的转子由进口端推向排出端,从 而完成输送。泵对介质的挤压和剪切极小,几乎没有脉冲和扰动。

2.流量与转速的关系

转子泵的特点是:在一定压力下,流量与转速成严格线性关系。因此转子泵又 常常用来做计量输送泵。转子泵的流量范围在0.7-1200立方/小时之间,可以满足客 户的各种需要。

3.压力

福格申转子泵单级泵的*大压差为12bar,两级泵即马拉松泵的*大压差为 16bar。

4.*大过粒尺寸

转子泵通过异物的能力很强,*大尺寸范围在2-6 厘米之间的异物均可通过。

5.自吸能力

转子泵具有很强的自吸能力,*大吸程为8.5 米。

6.转子和耐磨板

转子采用数控机床加工,精度很高。转子材料可以根据输送介质的种类进行选 择。福格申有多种材料的转子可供选择:碳钢、不锈钢、碳钢骨架外覆耐磨和耐腐 蚀的橡胶弹性体。对于磨蚀性较强的介质,可以提供可调转子弹性。

7.壳体

转子泵壳体均采用整体铸造,数控加工,精度极高。壳体材料有铸铁和不锈钢 两种,且壳体材料本身已经过硬化处理。轴两端安装有可以更换的耐磨板,壳体内 衬有圆弧形可更换的耐磨内衬,从而大大降低了维修成本。

8.密封

转子泵的机械密封为集装式机械密封,安装在泵端和同步齿轮箱之间的独立的 腔体内,独立润滑和冷却。采用独特设计,确保齿轮箱油不会进入输送的介质内, 从而避免产生污染。

9.马达和联轴器

转子泵采用rotex的联轴器,确保传递效率高,而且避免紧急情况下突然过载对 泵体或马达的伤害。

采用nord 或sew 的减速箱和电机。也可以采用液压马达或柴油机,甚至潜水电 机。

10.同步齿轮箱

转子泵的性能和寿命在很大程度上取决于同步齿轮箱,精密加工的同步齿轮箱确 保转子之间,转子与壳体之间紧密接合,达到*佳性能。同时避免两者之间的相互摩 擦以提高寿命。

11.底座和防护罩

底座采用碳钢一次冲形,激光切割。表面热镀锌处理以防生锈。采用2毫米厚钢 板制作的联轴器防护罩,消除任何潜在的安全隐患。

1.2 转子泵的技术特点和优势

1.结构紧凑,占地面积小,节省了土建成本。相同规格的转子泵与螺杆泵相比 较,前者的占地面积是后者的1/3-1/4。

2.检修方便,减少了停机检修的时间。转子泵的在线维修,无需拆卸管路,无 需启吊设备,可实现快速修复。

3.介质在泵腔内的输送路线短,且运行平稳,没有脉冲。由此,转子泵可以输送 特殊流体,比如液体***(已有应用实例)。

4.转子和转子,转子和壳体之间的间隙配合,降低磨损。 5.壳体与转子之间的间隙可以调节,以延长寿命。 6.可通过含大尺寸固体的物料,且不容易堵塞。 7.泵可以正反转,同时实现装、卸两种功能。 8.自吸力很强,*大吸程8.5米。

1.3 转子泵的应用领域

环保: 市政污水、化工废水、脱水机加料、浮渣、石灰浆、渗液、污水及沉淀 池污泥等。

食品: 乳品:酸牛奶、鲜奶油、冰淇淋、乳酪块及乳清。
饮料: 啤酒、麦芽汁、酵母、汽水、水果浓缩液、果汁饮料。 糖果: 糖浆、稀奶油馅、巧克力。 淀粉类:洗涤液、浆料、淀粉糊、碎料。
肉类: 动物内脏、鸡鸭鱼的废弃物、肉泥鱼泥、肉末、肉糜、碎肉、

脂肪及食用油。
其他: 番茄酱、水果泥、蔬菜糊、布丁、果酱、果冻、调味剂、水果

馅、甜味料、酵母泥、沙拉调味料、面色糕点。 化工: 化妆品:面膏及洗液、发型凝胶、染发剂、香精油。 药品: 药丸糊、浸膏、乳化液、膏剂。
造纸: 粘土、涂料、施胶剂、污水处理。
陶瓷: 粘土、石灰浆、彩铀、氧化铁泥。
其他: 涂料、钛白粉、溶剂、树脂及聚合物、染料、重油。 建筑: 宾馆酒店、运动场、展览场馆、火车站、轮船码头。 船舶: 仓底废水、生活污水、渗漏液、废油、污泥、燃料油 。
